Prérequis : Tableau croisé dynamique

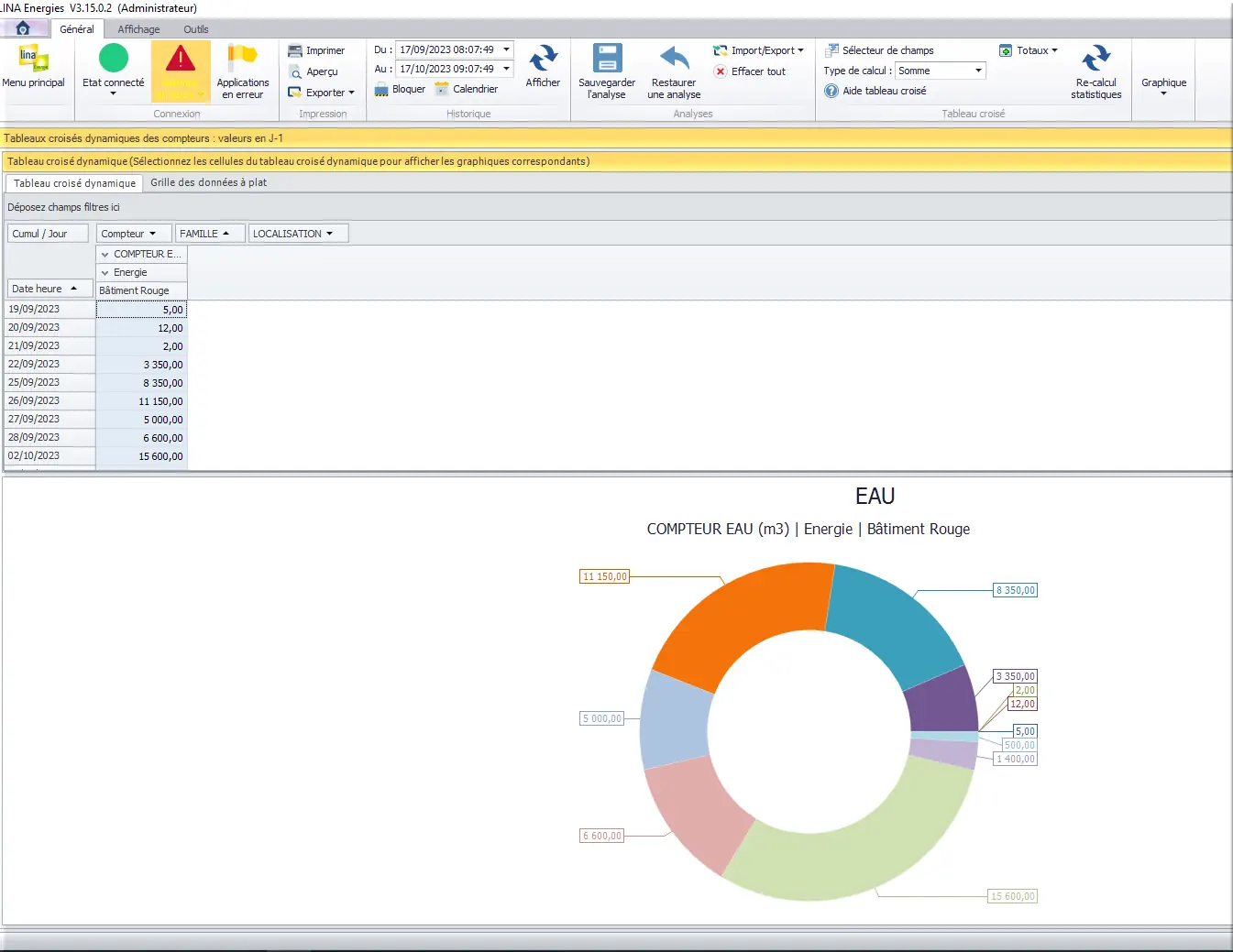

Figure 98 : Tableau croisé dynamique compteur eau
L’utilisateur a à disposition, via les Tableaux Croisés Dynamiques, un outil lui permettant de rapidement pouvoir regrouper comme il le souhaite ses données. Les tableaux croisés dynamiques peuvent être créés à partir d’alarmes ou de compteurs.
Lina Energie vous permet également de construire vos propres analyses directement dans le logiciel, sans devoir passer par un tableur Excel. Pour cela, nous nous rendons dans :

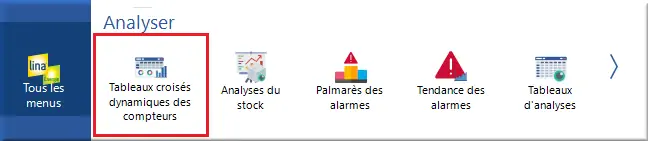

Figure 99 : Tableau croisé dynamique des compteurs
Clic Tous les menus > Analyser > Tableau croisé dynamique des compteurs.
Si le menu n’apparaît pas, recherchez-le dans le menu complet et glissez-le dans vos favoris.
À l’ouverture du menu si des analyses sont enregistrées, le popup Analyses va s’ouvrir pour vous demander quelle analyse afficher :

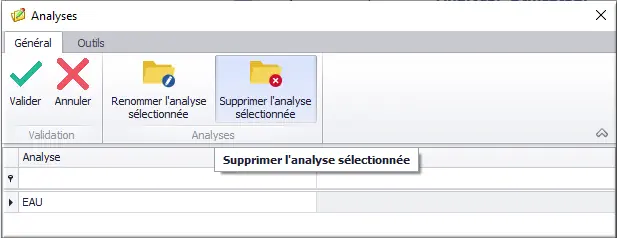

Figure 100 : Sélection d’analyses
Figure 101 : Sélection période 1 Heure TCD
Après avoir sélectionné l’analyse que nous souhaitons afficher, un nouveau pop-up va s’ouvrir afin de nous demander de sélectionner une période.

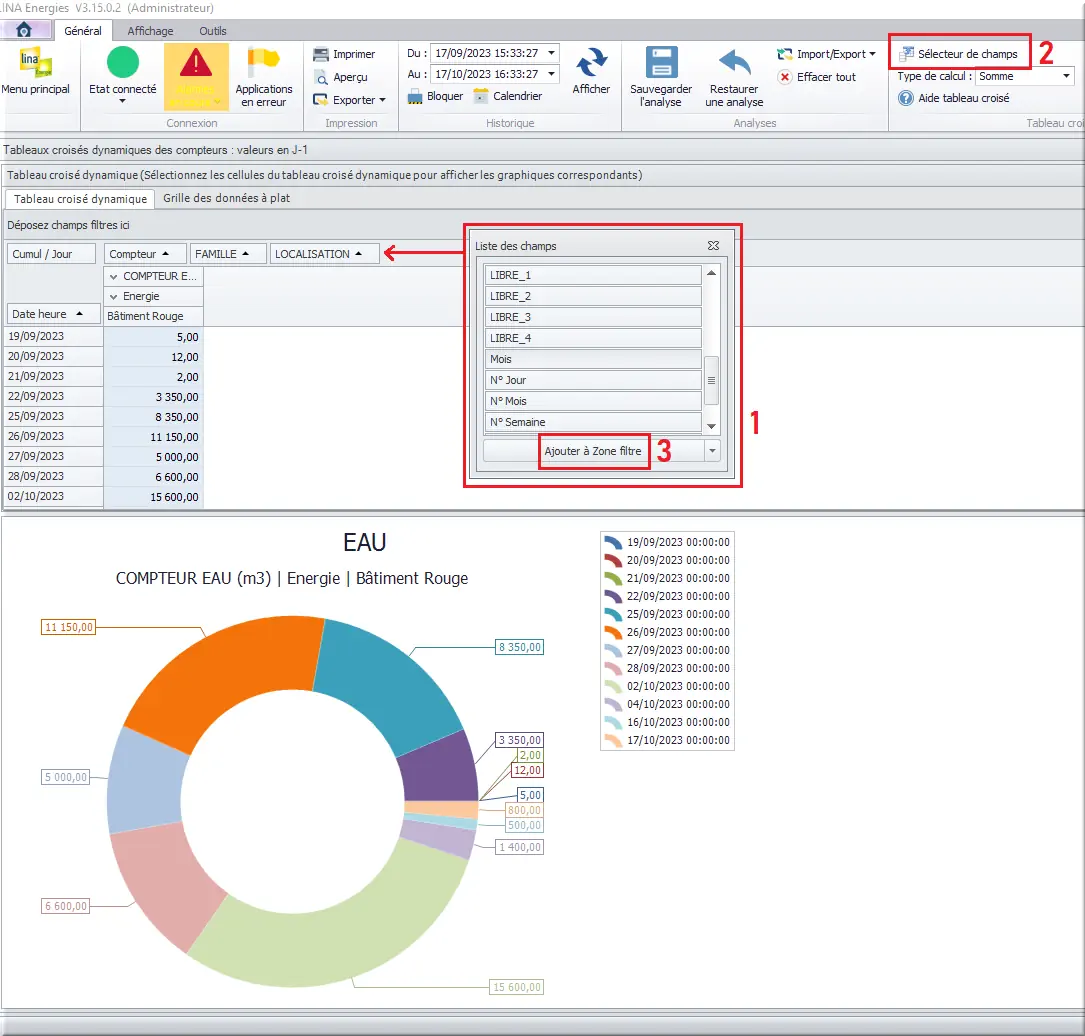

Figure 102 : Sélection des champs TCD
- Nous allons pouvoir sélectionner les champs à afficher ;
- Clic « Sélecteur de champs » ou effectuer un clic droit ;
- Clic « Ajouter à Zone filtre ». L’ajout des champs s’effectue aussi par un glisser-déposer.
Nous pouvons sauvegarder l’analyse effectuée en cliquant sur « Sauvegarder l’analyse ».
Pour incorporer ce Tableau Croisé Dynamique à notre synoptique d’hypervision, nous allons sélectionner dans la Barre d’outils objets, dans le sous menu 11- Analyser :

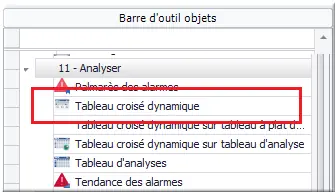

Figure 103 : Sélection TCD Barre d’outils objet
- Tableau croisé dynamique.
Dans l’onglet Animation :

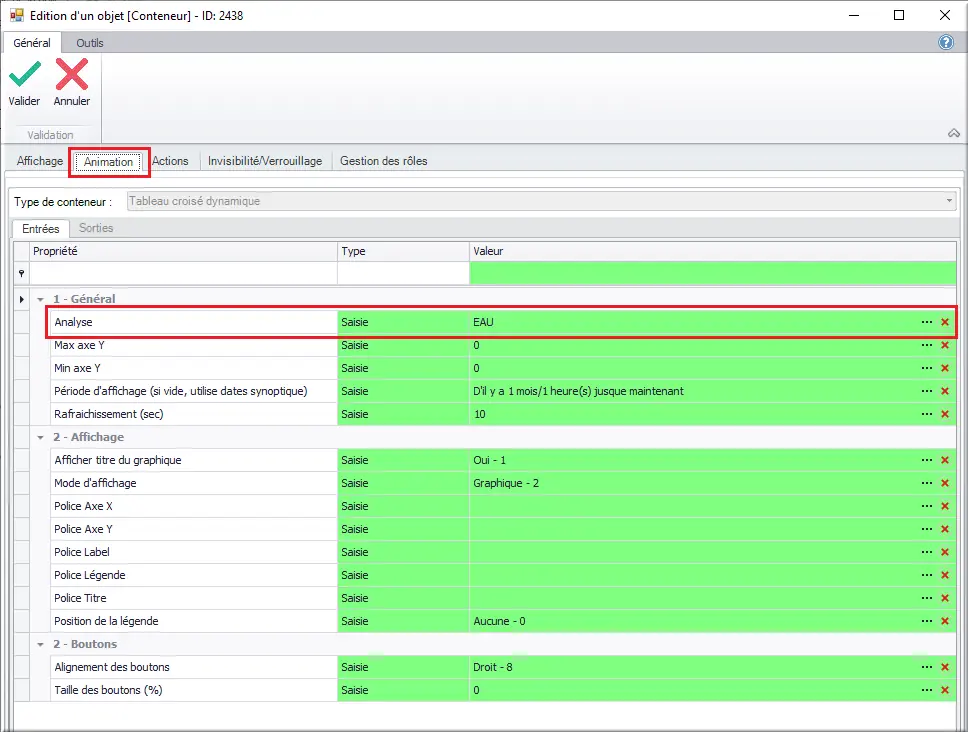

Figure 104 : Edition d’un objet TCD
Nous allons pouvoir paramétrer plusieurs éléments comme : l’analyse, la période à afficher, le mode d’affichage, le positionnement des boutons.
Nous allons également sélectionner l’analyse que nous souhaitons afficher en cliquant sur « … ».

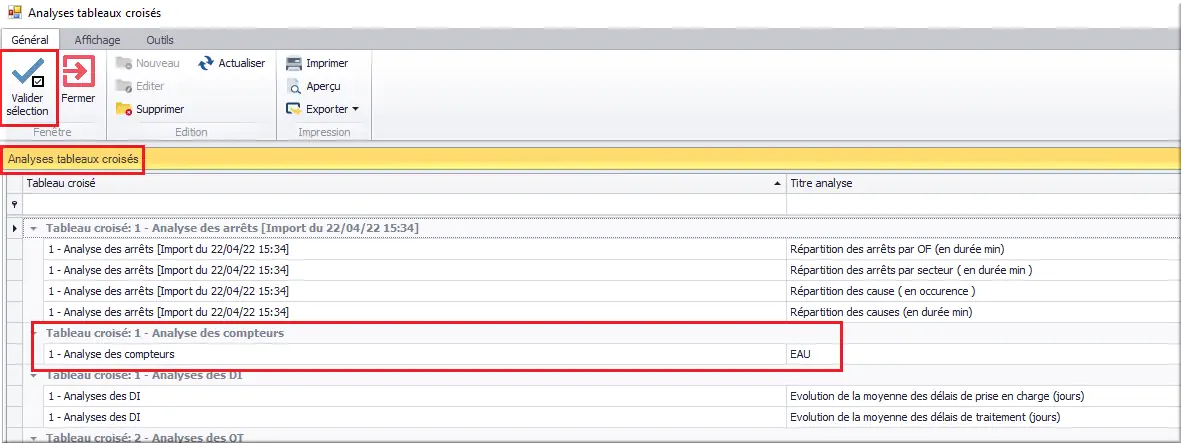

Figure 105 : Sélection Analyse TCD
- Valider la sélection pour enregistrer ;
- Valider l’édition du tableau croisé dynamique.
Il ne reste plus qu’à le positionner et le dimensionner dans le synoptique.
